Hava Kurutucular

Yağlı tip Dağıtım ve Güç Trafoları için ; Hava kurutucular

Hava Kurutucular, Yağ soğutmalı genleşme depolu trafoların tankına giren havadaki nemi almak için kullanılırlar. Bu sayede genleşme deposundaki su yoğunlaşmasını engeller ve trafonun çalışma güvenliğini arttırır.

Hava kurutucuların yapısı

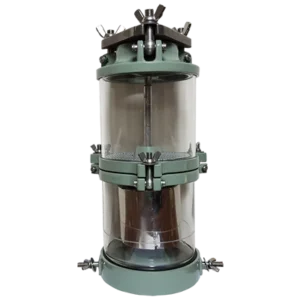

Hava kurutucu tipi L Form E (DIN 42562 / EN 50216-5)
Hava kurutucu tipi Form A / B / C (DIN 42567 / EN 50216-5)
Yağlı Tip Genleşme Depolu Transformatörler için hava kurutucularımız Din 42562 , Din 42567, EN 50216-5’in standartlarına uygun şekilde üretilmektedir. Ürünlerimizdeki metal Parçalarımız alüminyum enjeksiyon prosesi kullanılarak üretilmektedir. Hava kurutucularımız korozyona ve UV’ye dayanıklı elektrostatik toz boya ile boyanmaktadır.
Çalışma Prensibi
Hava kurutucular Yağlı tip trafoların genleşme tanklarına monte edilirler ve trafo çalışırken içeri giren havanın nemini tutarlar. Trafo teneffüs etmeye başlayıp içeri hava almaya başladığında, hava ortamdan yağ kabına doğru akar. Yağ kabındaki yağ tabakası, kurutucu materyalin dış ortam ile sürekli temasını engeller ve içeri giren havayı temizler. Eğer transformatörün çalışma sıcaklığı düşerse, izolasyon yağının hacmi küçülür. Bu küçülme esnasında, büzülme miktarı kadar hava yağ kabının içerisindeki hava deliklerinden karşılanır. Bu hava daha sonra genleşme tankına transfer edilir ve yağ tabakasıyla temas eder. Bu transfer sırasında hava, nem alıcı materyal (silikajel) ile temas eder ve nemini bırakır. Trafo yağının ısınması ile içerideki hava, ters bir akışla içeriden dışarıya doğru hava kurutucudan atılır. Hava kurutucular korozyona karşı korunmuştur. Trafonun çalışması ve teneffüs etmesi devam ettiği süre boyunca (hava giriş ve çıkışı) yağ kabının içinde kabarcıklar görülebilir. Hava Kurutucuya konulacak nem alıcı materyal (Silikajel) maksimum çapları 3 mm civarında olmalıdır.
Kapasite
Hava kurutucu ebat seçiminde, trafodaki yağ hacmi, silikajel değişim süresi, trafonun çalışma periyodu, ortam sıcaklığı ve nem oranı gibi unsurlar trafonun tasarımcısı tarafından göz önünde bulundurulmalıdır. Ortalama çalışma koşullarında, model ve tavsiye edilen yağ kapasitesini tabloda bulabilirsiniz.
